JNF Schiebetürschloss mit quadratischem WC-Set und Frei/Belegt-Anzeige – Weiß RAL 9016

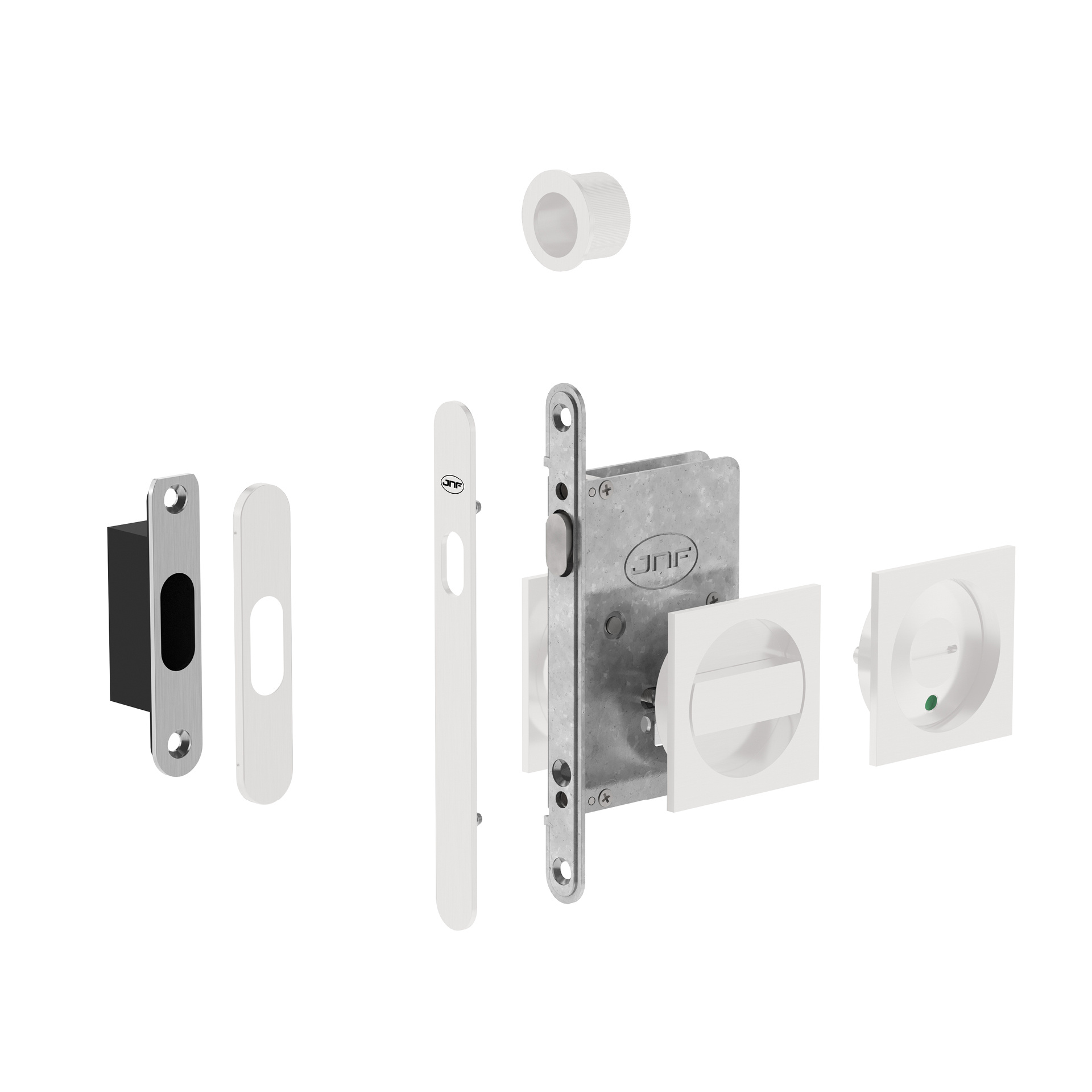

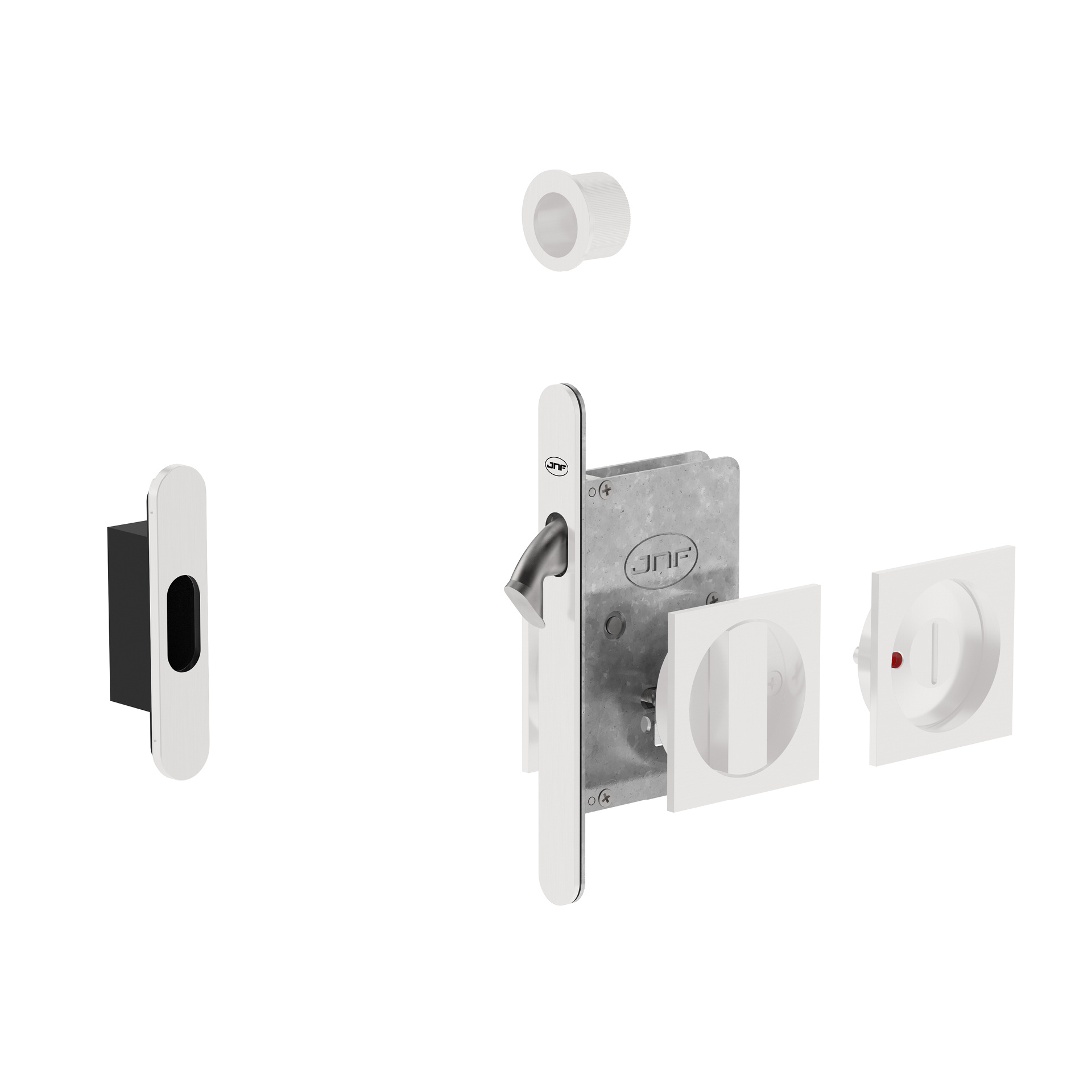

Dieses JNF-Schiebetürschloss ist ein komplettes Verriegelungssystem für Schiebetüren und wird mit einem quadratischen WC-Armaturenteil mit Frei/Belegt-Anzeige kombiniert. Das Schloss ist aus Edelstahl EN 1.4301 (AISI 304) gefertigt und in Weiß (RAL 9016) lackiert.

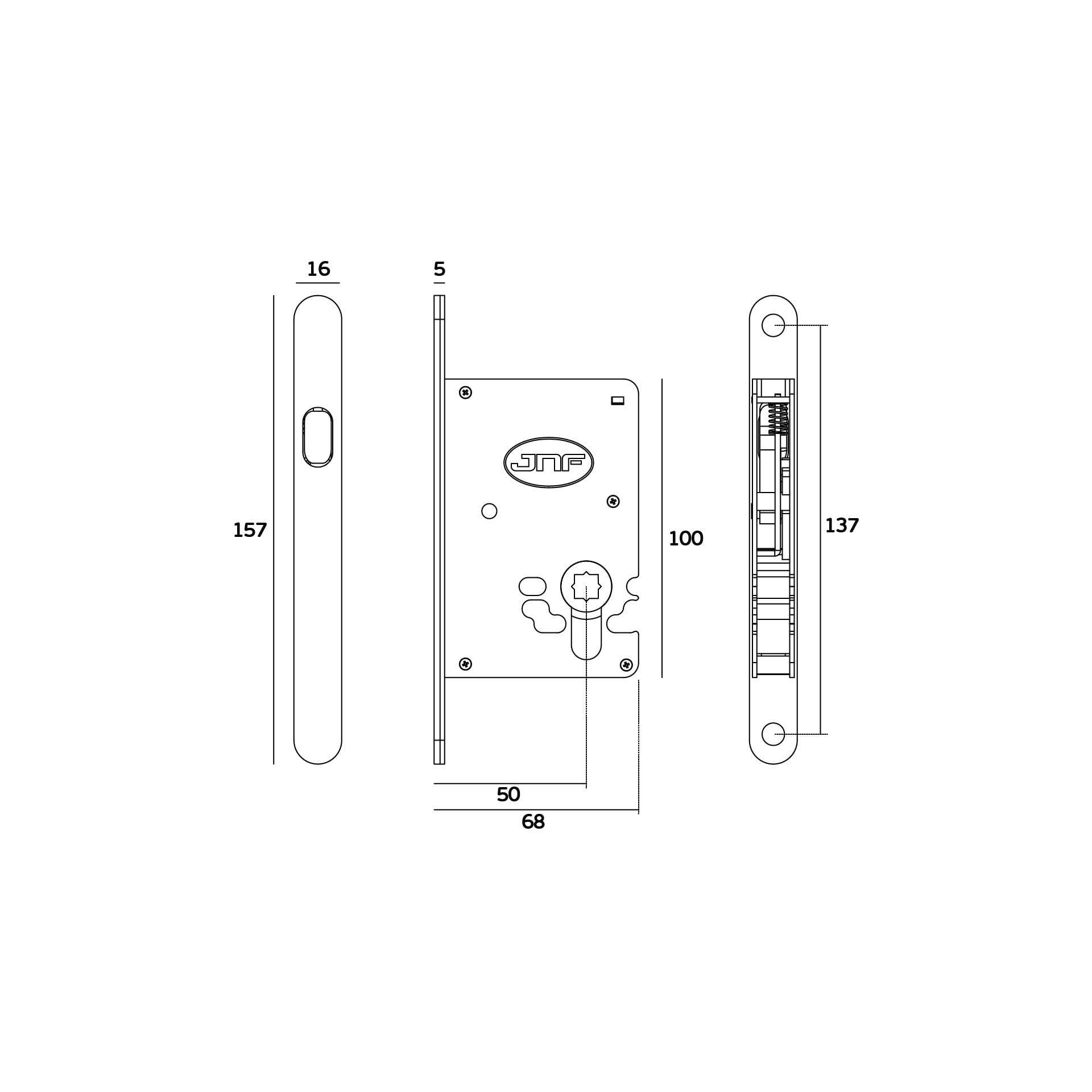

Das Einsteckschloss hat einen Dornmaß von 50 mm . Das Schlossgehäuse ist insgesamt 68 mm tief, die abgerundete Schließplatte misst 157 x 16 mm . Dank seiner kompakten Bauweise lässt sich das Schloss unauffällig in die Schiebetür einbauen.

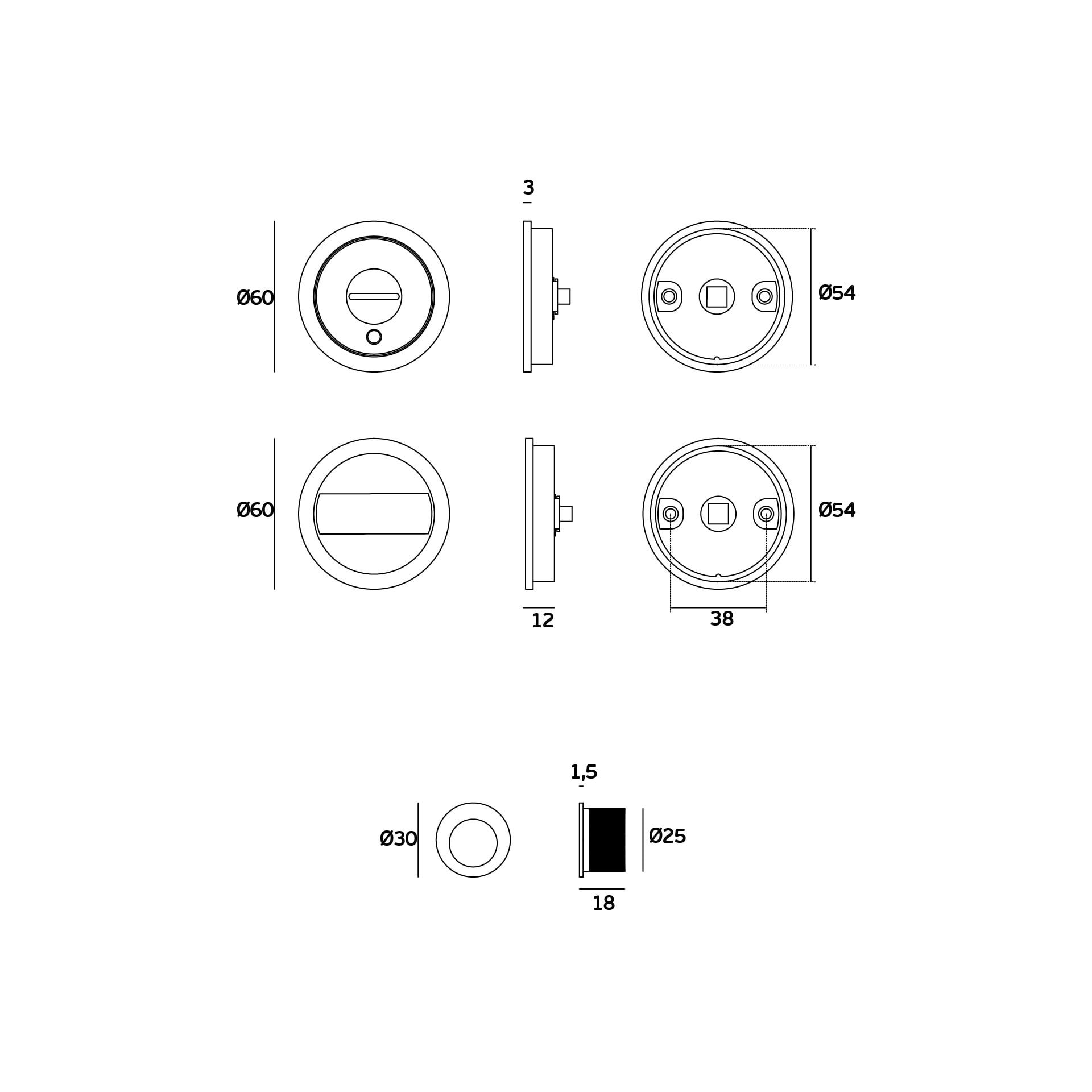

Das quadratische WC-Set misst 60 x 60 mm und ist mit einer Belegt-/Frei-Anzeige ausgestattet. Der Türverriegelungshebel befindet sich an der Innenseite. Die runde Montageplatte hinter der quadratischen Abdeckplatte hat einen Durchmesser von 54 mm . Das passende Schließblech misst 90 x 18 mm .
Technische Spezifikationen
| Marke | JNF |
| Produktart | Schiebetürschloss mit WC-Set |
| Anwendung | Schiebetüren |
| Funktion | WC-/Badezimmerschloss mit Frei/Belegt-Anzeige |
| Material | Edelstahl EN 1.4301 (AISI 304). |
| Beenden | Weiß RAL 9016 |
| Doornmaat | 50 mm |
| Gesamttiefe des Schlossgehäuses | 68 mm |
| Schlossgehäusehöhe | 100 mm |
| Abmessungen der Frontplatte | 157 x 16 mm |
| Dicke der Frontplatte | 5 mm |
| Montageabstand der Frontplatte | 137 mm |
| Geformte Toilettenrosetten | Quadrat |
| Abmessungen der Toilettenrosette | 60 x 60 mm |
| Durchmesser der Rosetten-Montagebasis | Ø54 mm |
| Montageabstandsrosetten | 38 mm |
| Dicke der äußeren Rosette | 3 mm |
| Gesamttiefe der inneren Rosette | 12 mm |
| Anzeige „Frei/Belegt“ | Ja |

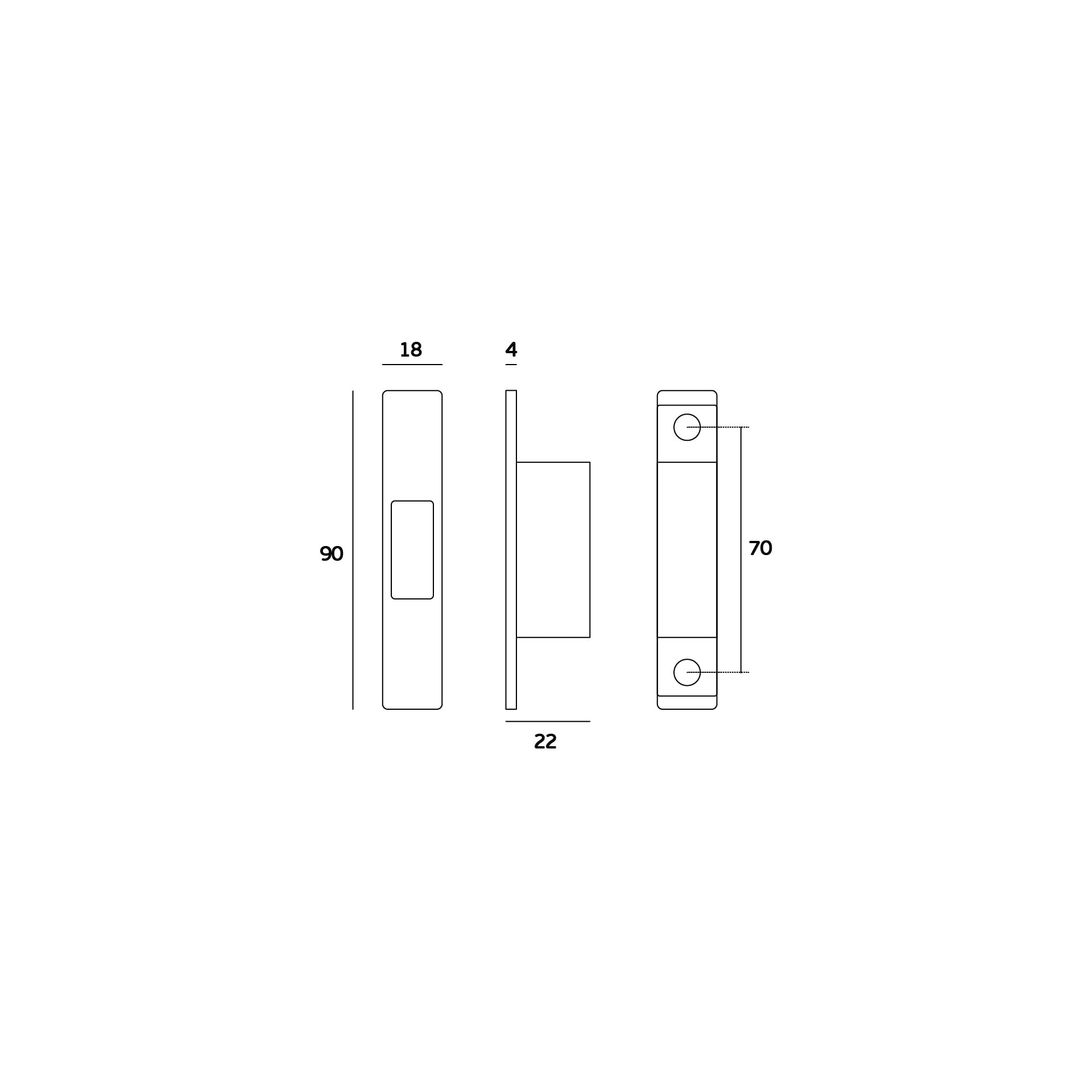

| Abmessungen der Schlagplatte | 90 x 18 mm |
| Dicke der Schlagplatte | 4 mm |
| Montageabstands-Schlagplatte | 70 mm |
| Einbautiefe der Schließplatte | 22 mm |
| Verkaufseinheit | Satz |
